詳細介紹:
下面的右側動態圖為羅茨泵轉子由0°轉到180°的抽氣過程。在0°位置時,左轉子從泵入口封入v0體積的氣體。當轉到90°位置時,左轉子封入的氣體,連同返沖的氣體一起排向泵外。這時,右轉子也從泵入口封入v0體積的氣體。轉子主軸旋轉一周共排出四個v0體積的氣體。
可適用的地方
廣泛地用于化工行業中的真空蒸餾、真空蒸發、脫水結晶;食品行業中的冷凍干燥;醫藥工業的真空干燥;輕紡工業的滌綸切片;高空模擬試驗等的抽真空系統中等
羅茨真空泵的優點:
1、在較寬的壓力范圍內具有較大的抽速。抽氣速率:30~20000升/秒
2、起動快。
3、泵腔及轉子工作時為干式無油,對被抽氣體中的灰塵,水蒸汽不敏感,油蒸汽污染真空系統的情況比油增壓泵、油擴散泵和油封機械泵要少得多。
4、由于動平衡較好,所以運轉時的振動小、噪聲低。
5、驅動功率小,這是因?yàn)闄C(jī)械摩擦損失小。
6、不用排氣閥。
7、轉速高、體積小,可制成幾何抽速的泵。
8、可凝性蒸汽對泵無影響,因?yàn)榻?jīng)過泵時還沒壓縮到飽和蒸汽壓。
9、與其它機械真空泵比較,節能效果顯著,且耗油量小。
我們給出的一些產品介紹
羅茨泵不能單獨使用,必須和液環真空泵或螺桿真空泵等其他泵組成機組配合使用。

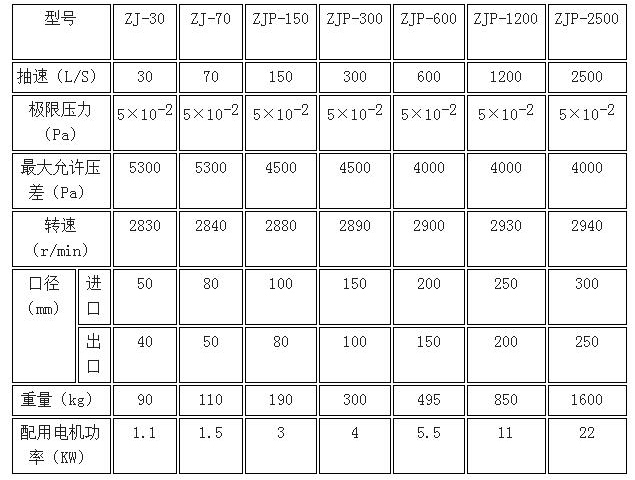

ZJP系列羅茨真空泵,是一種容積式真空泵,又稱機械增壓泵,是目前獲得中、高真空的主要抽氣設備之一,其工作原理與羅茨鼓風機相似,是利用8字型轉子在泵殼內做同步反方向轉動,從而完成吸氣與排氣。利用一對 8 字型轉子在泵殼中作等速反向轉動而產生吸氣和排氣作用。每個轉子用兩個軸承支承,利用一對同步齒輪,使兩個轉子的相對位置始終保持不變,轉子與轉子、轉子與泵體、轉子與側蓋之間都有間隙,因而工作腔內沒有摩擦,無需潤滑。泵轉子的支承采用了可靠的消隙結構,轉動部件作細致的平衡,并采用高精度斜齒輪,因此,運動平穩,噪聲低,使用更加可靠,可在高壓差下長期運行。動密封部位采用了本公司的技術,并采用進口油封,控制軸封處的跳動量≤ 0.02mm ,因而軸封處不漏油。本型泵的進氣和排氣口之間裝有自重閥,其作用是當排氣口與進氣口之間的壓力差超過閥自重時,閥自動打開。這個壓力差是泵能可靠運行的壓力差。因而帶溢流閥羅茨泵具備自動防止過載功能。
